P34 BFOU-HCF 0.6/1 kV
应用
- 该电缆具有防火，阻燃和低烟无卤的特性，适用于需在1100℃烃类火灾中工作的紧急控制，电力和照明系统。
标准
-
IEC 60092-353 IEC 60092-351 IEC 60092-359 IEC 60332-1 IEC 60332-3-22 IEC 60754-1,2 IEC 61034-1,2 NEK 606:2004
 |
 |

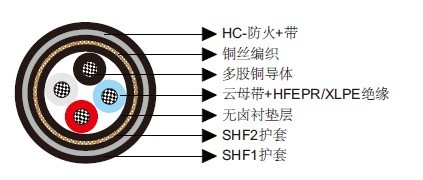

结构
- 导体：IEC 60228 class 2紧凑型多股镀锡退火铜导体。
绝缘：云母带+无卤EPR/XLPE。
衬垫层：无卤化合物。
铠装：镀锡铜编织。
外护套1：无卤热固材料SHF2。
HC-防火：挤压热塑型防火材料。
带：搭接玻璃纤维带.
外护套2：阻燃无卤热塑材料SHF1，黑。
电气性能
-
标称导体截面积 mm² 1.5 2.5 4 6 16 35 标称导体直径 mm 1.6 2.1 2.6 3.2 5.1 7.4 最大直流电阻@20℃ Ω/km 12.2 7.56 4.7 3.11 1.16 0.529 连续额定电流@45℃ 1芯 A 23 30 40 52 96 157 连续额定电流@45℃ 2芯 A 20 26 34 44 82 133 连续额定电流@45℃ 3&4芯 A 16 21 28 36 67 110 短路电流1s A 210 360 570 860 2290 5010 工作电压 KV 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1
-
标称导体截面积 mm² 50 70 95 120 150 185 240 300 标称导体直径 mm 8.7 10.3 12.2 13.8 15.1 17.0 19.6 21.9 最大直流电阻@20℃ Ω/km 0.391 0.27 0.195 0.154 0.126 0.1 0.0762 0.0607 连续额定电流@45℃ 1芯 A 196 242 293 339 389 444 522 601 连续额定电流@45℃ 2芯 A 167 206 249 288 331 444 444 511 连续额定电流@45℃ 3&4芯 A 137 169 205 237 272 311 365 421 短路电流1s A 7150 10020 13590 17170 21460 26470 34340 42930 工作电压 KV 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1
环境温度校正因数
-
环境温度校正因数 35 40 45 50 55 60 65 70 75 80 额定系数 1.1 1.05 1.0 0.94 0.88 0.82 0.74 0.67 0.58 0.47
机械和热性能
- 弯曲半径 :20×OD (安装中); 12×OD (固定安装).
- 温度范围 : -20℃ ~ +90℃.
尺寸和重量
| 结构
芯数×截面积 (mm²) |
绝缘厚度 mm |
标称内衬外径 mm |
标称护套1外直径 mm |
标称外径 mm |
标称重量 kg/km |
| 1×50 | 1.4 | 15.0 | 18.5 | 45.5 | 2900 |
| 1×70 | 1.4 | 16.5 | 20.5 | 47.5 | 3300 |
| 1×95 | 1.6 | 18.5 | 23.0 | 50.5 | 3800 |
| 1×120 | 1.6 | 20.5 | 25.0 | 52.5 | 4260 |
| 1×150 | 1.8 | 23.0 | 27.0 | 54.5 | 4750 |
| 1×185 | 2.0 | 25.0 | 29.5 | 57.5 | 5380 |
| 1×240 | 2.2 | 28.0 | 32.5 | 66.0 | 7050 |
| 1×300 | 2.4 | 30.5 | 35.5 | 68.0 | 8000 |
| 2×1.5 | 1.0 | 10.0 | 13.0 | 40.5 | 1890 |
| 2×2.5 | 1.0 | 11.0 | 14.5 | 42.0 | 2080 |
| 3×1.5 | 1.0 | 10.5 | 14.0 | 42.0 | 2140 |
| 3×2.5 | 1.0 | 11.5 | 15.0 | 42.5 | 2200 |
| 3×4 | 1.0 | 13.0 | 16.5 | 43.0 | 2400 |
| 3×6 | 1.0 | 14.0 | 18.0 | 45.0 | 2600 |
| 3×16 | 1.0 | 18.5 | 23.0 | 50.0 | 3500 |
| 3×35 | 1.2 | 25.0 | 29.5 | 57.5 | 4840 |
| 3×70 | 1.4 | 33.0 | 39.0 | 72.0 | 8150 |
| 3×120 | 1.6 | 41.0 | 48.0 | 81.5 | 11300 |
| 3×150 | 1.8 | 46.0 | 54.5 | 88.5 | 13300 |
| 4×2.5 | 1.0 | 12.5 | 16.5 | 44.0 | 2300 |
| 4×6 | 1.0 | 15.5 | 19.5 | 47.5 | 2870 |
| 4×16 | 1.0 | 20.5 | 25.0 | 53.5 | 3830 |
| 7×1.5 | 1.0 | 14.0 | 17.5 | 44.5 | 2550 |
| 12×1.5 | 1.0 | 18.5 | 22.5 | 50.0 | 3140 |
| 27×1.5 | 1.0 | 26.5 | 31.0 | 64.5 | 5070 |
| 7×2.5 | 1.0 | 15.0 | 19.0 | 46.0 | 2760 |
| 12×2.5 | 1.0 | 20.5 | 24.5 | 52.0 | 3500 |
